Mecanizado de Piezas Metálicas

A la hora de abordar la fabricación de piezas para un proyecto, podemos plantearnos diferentes procesos:

  • Fabricación aditiva.
  • Mecanizado por arranque de viruta.
  • Corte y deformación.
  • Moldeo rápido por inyección.
  • Colada por vacío.

Cada uno de ellos tiene una serie de ventajas e inconvenientes que hay que ponderar a la hora de escoger el más adecuado para cada necesidad.

Podríamos tratar el mecanizado de diferentes materiales, pero en este caso vamos a centrarnos en el mecanizado de piezas metálicas.

Mecanizado de piezas metálicas

Cuando escuchamos el término mecanizado de piezas de metal, inmediatamente nos vienen a la mente imágenes de tornos y centros de mecanizado cnc. Pero éstos son sólo un par de los procesos de arranque de viruta que podemos hallar + dentro del mecanizado de piezas.

El término mecanizado es un proceso de fabricación mecánica consistente en la obtención de una geometría partiendo de una materia prima en formato barra, taco o chapa.

Existen tres grandes grupos de mecanizado: El mecanizado por arranque de viruta, el mecanizado por corte y deformación de chapa y otros procesos de mecanizado.

Aunque a través del mecanizado se pueden procesar tanto materiales metálicos, como plásticos y otros materiales de origen vegetal, vamos a centrarnos exclusivamente en los procesos de fabricación de piezas metálicas.

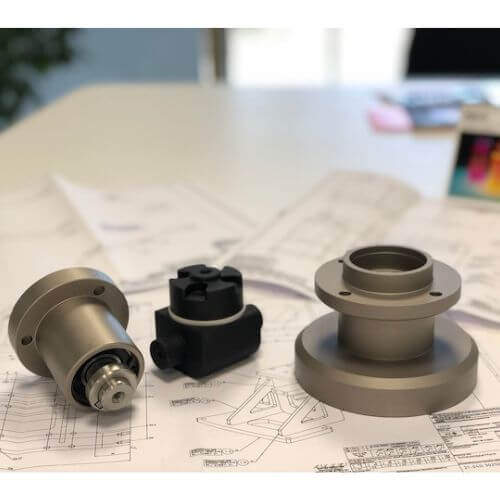

mecanizado de piezas metálicas

Mecanizado de piezas metálicas por arranque de viruta

La fabricación de componentes de metal mediante arranque de viruta, consiste en la obtención de la pieza final mediante la eliminación del material sobrante. Este material sobrante se elimina empleando herramientas de corte.

Los procesos por arranque de viruta permiten garantizar tolerancias muy ajustadas (hasta de una centésima en dimensión y del orden de micras en geometrías), por lo que son los más valorados cuando tenemos requerimientos de calidad elevados.

Los principales procesos de mecanizado de piezas por arranque de viruta son:

Mecanizado de piezas en torno

mecanizado de piezas metálicas en torno

El mecanizado de piezas de metal mediante torneado consiste, en términos generales, en una serie de herramientas que atacan a la pieza, la cual se halla girando a un cierto número de revoluciones.

Para más información, te remitimos a la entrada ya publicada en nuestro blog donde detallamos el mecanizado de piezas metálicas en torno.

Mecanizado de piezas mediante fresado

El centro de mecanizado es la evolución natural de la fresadora. La diferencia básica consiste en que, mientras la fresadora sólo carga una herramienta, el centro de mecanizado, posee un almacén de herramientas y está gobernado por un control numérico.

Amarrada la pieza a la mesa de la máquina, una herramienta que gira sobre sí misma a ciertas revoluciones, arranca material, practicando cajeras, ranuras, planeados, etc.

En la entrada mecanizado de piezas por fresado dispones de información detallada a este respecto.

mecanizado de piezas

Taladrado

mecanizado de piezas metalicas

El taladrado forma parte de los procesos que se dan en los centros de mecanizado y en los tornos, pero tiene características propias, por lo que es interesante dedicarle un apartado.

El taladrado consiste en practicar agujeros sobre la pieza en cuestión.

Para ello, la broca cuenta con una serie de filos o labios formando una espiral. La broca corta frontalmente y las acanaladuras en espiral facilitan la evacuación del material arrancado.

Dentro del taladrado encontramos el llamado taladrado profundo. Llamamos taladrado profundo a aquel cuya longitud supera en 10 veces el diámetro. Conlleva tal complejidad que existen empresas que se dedican exclusivamente a este tipo de mecanizado.

Brochado y mortajado

Similares aunque diferentes en sí, el brochado y mortajado comparten como estrategia la realización de formas mediante una herramienta que copia su geometría en la pieza.

Mortajado de piezas de metal

El mortajado consiste en practicar ranuras, normalmente en el interior de casquillos. La herramienta, llamada espada, realiza numerosas pasadas “limando” la superficie, hasta alcanzar la profundidad de ranura deseada.

El mortajado se emplea, entre otros, para realizar los alojamientos para chavetas en casquillos.

Brochado de piezas de metal

El brochado en cambio, se basa en pasar una herramienta recta de varios filos, denominada brocha, sobre la superficie a tallar en la pieza, ya sea por fuera o por dentro, para darle una determinada forma. La operación se suele realizar en una sola pasada.

Un ejemplo de brochado es el alojamiento para la llave en la cabeza de un tornillo Allen.

mortajado de piezas metálicas
Chaveta realizada mediante mortajado
Brochado de piezas metálicas
Ejemplo de brochado en cabeza de tornillo

Mecanizado de piezas metálicas mediante corte y deformación de chapa

En la fabricación de piezas metálicas por corte y/o deformación de chapa, no se produce viruta. En todo caso, aparecen retales de chapa o fragmentos de la misma como consecuencia de los procesos de corte.

corte laser de piezas
caldereria piezas
mecanizado de piezas metálicas

Corte por láser de piezas metálicas

La pieza (desarrollo plano) se obtiene mediante el desprendimiento de partículas, como consecuencia de su calentamiento al incidir un rayo láser muy energético.

Para más información puedes dar un vistazo al artículo sobre corte láser de nuestro blog. También puedes informarte de los servicios que prestamos, así como de las capacidades en la página de corte láser.

corte láser de piezas metálicas

Corte por agua de piezas metálicas

En este caso, el recorte de la pieza lo provoca un chorro de agua con abrasivos a muy alta presión.

corte por agua de piezas metálicas

Como ventaja respecto a otros procesos de corte de chapa, destacaríamos la precisión, el buen acabado superficial y que, al no sufrir calentamiento, la estructura metalográfica no se ve alterada.

Los principales inconvenientes son:

  • Se trata de un proceso de corte lento.
  • Es más caro que el resto.
  • Genera residuos en el agua que emplea para el corte.

Oxicorte

Este proceso de corte un gas combustible, junto al oxígeno, calientan el metal a 900ºC. Un chorro de oxígeno, liberado a alta presión, elimina el material caliente produciendo así el corte.

Es un proceso empleado en aceros ferríticos de baja aleación, donde no se requiera precisión ni buenos acabados.

Corte de piezas metálicas por Plasma

El corte por plasma está basado en la combinación termo-mecánica de un chorro de gas calentado por un arco eléctrico. Dicho arco (de corriente continua) se establece entre un electrodo ubicado en la antorcha y la pieza a mecanizar.

Este arco genera temperaturas del orden de los 25.000ºC. A estas temperaturas, el gas se ioniza (al desprenderse de los electrones) Como consecuencia, el gas pasa al 4º estado de la materia, plasma, convirtiéndose en un conductor gaseoso de alta densidad energética.

De este modo, el chorro de plasma lanzado contra la pieza atraviesa la totalidad del espesor a cortar, derritiendo y expulsando el material.

Punzonado de piezas metálicas

El proceso de punzonado es uno de los más rápidos para producir el corte de piezas de chapa metálica.

A modo de breve resumen, este proceso consiste en un punzón que, al atravesar una chapa, reproduce su forma en ésta última.

En nuestro artículo sobre punzonado de chapa metálica, hallarás mucha más información al respecto.



Plegado de piezas metálicas

En este proceso de mecanizado de piezas metálicas, la chapa, previamente cortada por cualquiera de los métodos anteriores, es doblada para convertirse en un cuerpo 3D.

Bien mediante una plegadora o mediante una plegadora, un punzón o un pisón, según sea el proceso escogido, va creando dobleces para reproducir la pieza definitiva.

En nuestro apartado de calderería industrial, podrás encontrar más información al respecto.



plegado de chapa

Estampación de piezas metálicas

La estampación metálica es un proceso de mecanizado mediante el cual las piezas se obtienen al comprimir la materia prima entre dos moldes situados en una prensa.

Hay dos tipos de estampación:



Estampación en frío

La estampación en frío se emplea para el conformado de piezas de chapa.

En este caso, la chapa pasa por una matriz (normalmente progresiva) que realiza sucesivamente operaciones de conformado y corte.



Estampación en caliente

La estampación en caliente se utiliza para producir piezas con grandes deformaciones, que no podrían obtenerse en frío.

La pre-forma o materia prima, se calienta cerca de los 900ºC. Posteriormente se deposita en el molde y la prensa hace bajar rápidamente la parte superior del molde, generando un impacto que confiere a la pieza la forma del interior del molde en cuestión.



Otros procesos de mecanizado de piezas metálicas

Procesos como la soldadura, la electroerosión o la fabricación aditiva, son otros procedimientos para conseguir geometrías que no se pueden conseguir por otros medios.
