Punzonado de chapa metálica

En este artículo sobre el punzonado de chapa metálica, vamos a recorrer diferentes aspectos que rodean a este proceso de corte y deformación de chapa.

La permanente búsqueda de reducir tiempos y costes en procesos de transformación metálica, ha llevado a la implantación de punzonadoras en los talleres metalmecánicos.

No obstante, primero vamos a adentrarnos en los fundamentos de este tipo de mecanizado industrial.

¿Qué es el punzonado de chapa?

El punzonado de chapa metálica consiste en el corte de chapas de metal mediante el impacto en su superficie de punzones afilados, los cuales copian su geometría en dicha chapa.

La máquina que realiza este proceso se denomina punzonadora. Básicamente consiste en una base sobre la que descansa la chapa y donde también se ubica la matriz y una estructura que soporta el punzón.

El punzón baja con gran potencia y precisión, atravesando la chapa y entrando en la matriz. Cuando sube de nuevo, deja su geometría a modo de forma hueca en la plancha.

punzonadora cnc
Punzonadora CNC

Esta operación, repetida a gran velocidad, da como resultado la realización de cortes, apertura de huecos, orejetas de ventilación, etc.

Normalmente las punzonadoras cuentan con un control CNC y disponen de un almacén de punzones de diferentes geometrías. Éstos se intercambian durante el proceso de corte, al igual que hacen las herramientas en los centros de mecanizado.

Punzonado de Chapa Metálica 2
Almacén de punzones en punzonadora CNC
punzones para chapa metálica
Punzones para chapa metálica

Ventajas del punzonado de chapa

Dentro del proceso industrial de punzonado de chapa caben destacar las siguientes ventajas:

  • Velocidad superior a otros procesos de corte.
  • Bajo coste energético.
  • Estabilidad en el proceso.
  • Alta calidad en los acabados.

Inconvenientes del punzonado de chapa

Como cualquier proceso, el punzonado de chapa metálica también tiene sus inconvenientes:

  • Dependencia del tamaño y geometría de los punzones disponibles.
  • Coste inicial de utillaje.
  • Plazo de arranque no inmediato si no se dispone del punzón adecuado.

Punzonado de chapa metálica

punzonado de chapa metálica

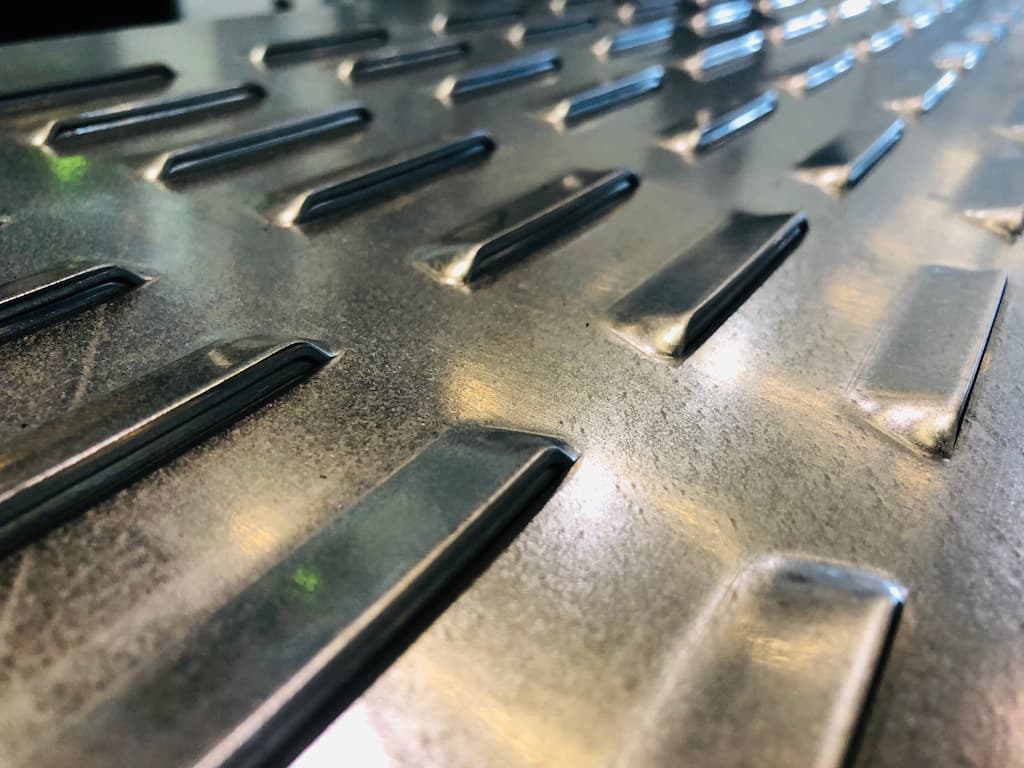

Chapa metálica punzonada

En MIPESA GRUPO y concretamente en SAPEMI, somos expertos en el punzonado de chapa de metal CNC.

Tras el punzonado, tenemos la capacidad de realizar también operaciones de plegado y soldadura, para ofrecerle piezas metálicas totalmente acabadas y con los ratios de calidad exigidos.

Trabajamos en sectores tan dispares como la decoración, la industria eléctrica, industria alimentaria, entre otros.

Nuestra ventaja competitiva radica en la tecnología de punzonado + láser en una sola punzonadora, que seguidamente exponemos.

Punzonado y láser en una sola máquina

Punzonadora combinada láser

Contamos con una punzonadora combinada con láser de última generación que es capaz de ofrecer las ventajas de una punzonadora y la flexibilidad de una máquina de corte por láser, con la calidad necesaria.

Con una capacidad de corte hasta 3mm de espesor en las chapas, disponemos de la posibilidad de beneficiarnos de la alta velocidad del proceso de punzonado, pudiendo combinarlo con el corte láser. De esta forma no estamos únicamente supeditados a las geometrías de los punzones.

Además de corte y punzonado, la máquina acaba las piezas incluyendo operaciones de avellanado y roscado, lo que evita posteriores operaciones manuales.
