Cómo reducir vibraciones en el mecanizado
Ese chirrido agudo que detiene la producción, las marcas onduladas que arruinan una pieza casi terminada, el inserto que se rompe sin previo aviso… Si trabajas con máquinas CNC, sabes exactamente de qué hablamos. Las vibraciones en el mecanizado son uno de los problemas más costosos y frustrantes en cualquier taller de arranque de viruta, y sin embargo, siguen siendo uno de los menos comprendidos.
Lo peor no es el ruido. Lo peor es lo que no se ve a simple vista: piezas fuera de tolerancia que acaban en rechazo, herramientas que duran la mitad de lo esperado y husillos que se degradan en silencio. Es por eso importante entender por qué vibra tu herramienta y qué hacer al respecto marca la diferencia entre un taller que lucha contra la física y uno que la utiliza a su favor.
Qué es la vibración en el mecanizado y cómo identificarla
La vibración en el mecanizado, conocida técnicamente como chatter, es una oscilación no deseada que se genera durante el proceso de corte entre la herramienta, la pieza y la máquina. No se trata de una simple molestia: es una vibración autoexcitada que, si no se controla, crece hasta comprometer toda la operación.
Para entenderlo de forma sencilla, piensa en un columpio. Si empujas a un niño siempre en el mismo punto del recorrido, la amplitud del movimiento crece sin necesidad de más fuerza. En el mecanizado ocurre algo similar: cuando los filos de la fresa impactan la pieza en intervalos regulares que coinciden con la frecuencia natural del sistema, la vibración se amplifica de forma descontrolada. A este fenómeno se le llama resonancia.
Existen tres tipos principales de vibración:
- Vibración forzada: provocada por fuentes identificables como desequilibrios del husillo, rodamientos desgastados o engranajes en mal estado.
- Vibración autoexcitada (chatter): la más peligrosa. Se retroalimenta a sí misma a través de las variaciones en el espesor de viruta.
- Vibración libre: transitoria, causada por impactos puntuales como la entrada brusca de la herramienta en el material.

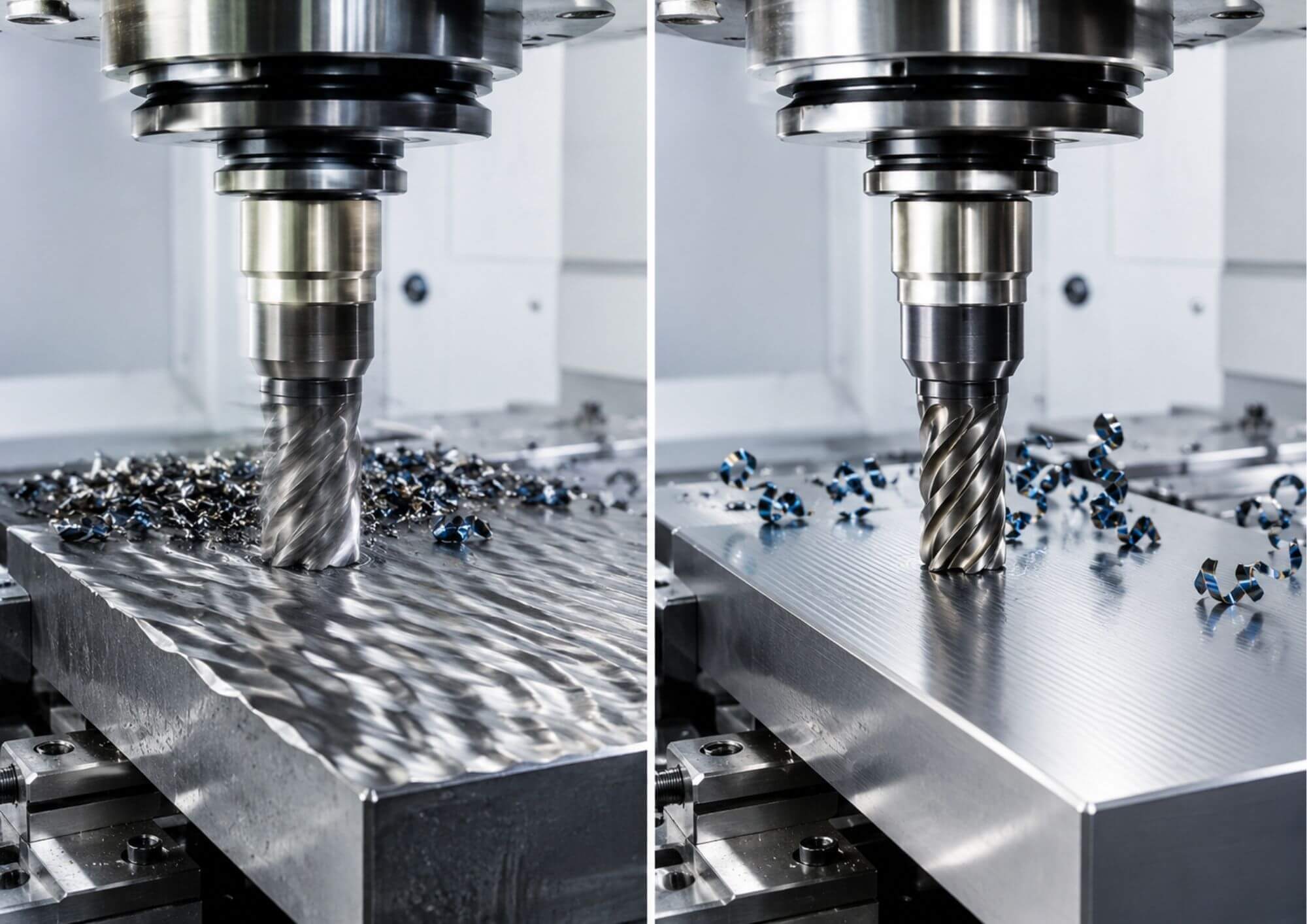

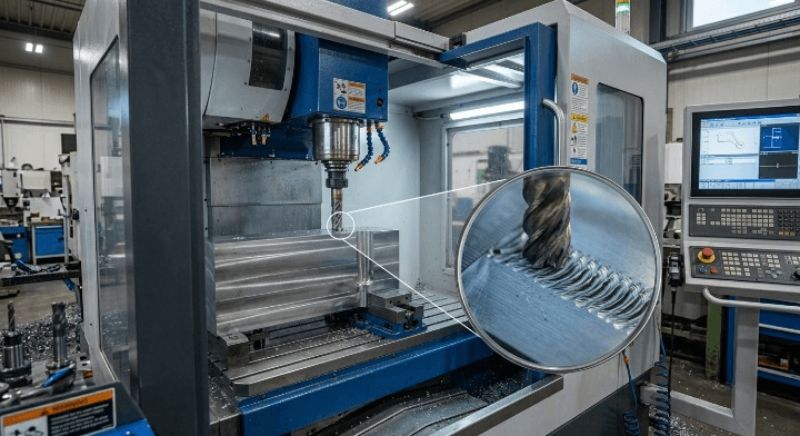

¿Cómo identificarla? En el oído, el chatter se manifiesta como un chirrido agudo y rítmico. En la pieza, deja marcas onduladas visibles en la superficie mecanizada. Si detectas cualquiera de estas señales, tu proceso te está pidiendo atención.
Causas de vibración en una máquina CNC
Comprender las causas de vibración en una máquina CNC es el primer paso para eliminarlas. El origen rara vez es único; normalmente es una combinación de factores que actúan en cadena.
El ciclo de retroalimentación del chatter: cómo 5 pasos destruyen tu pieza
El chatter sigue un patrón predecible que se repite en bucle:
- Impacto inicial: el filo entra en contacto con el material y genera una fuerza de corte que causa una deflexión elástica.
- Deflexión: la herramienta se aparta ligeramente de su trayectoria teórica.
- Superficie ondulada: esa deflexión deja una irregularidad que el siguiente filo encuentra como una profundidad de corte variable.
- Excitación armónica: la variación de carga sincroniza el sistema en una frecuencia de oscilación constante.
- Autoexcitación: si nada interrumpe este ciclo, la vibración crece hasta producir marcas visibles, rotura de insertos o daño en el husillo.
Rigidez insuficiente en el conjunto máquina-herramienta-pieza
La rigidez es la capacidad del sistema para resistir la deflexión bajo carga. Cuando cualquier eslabón de la cadena (máquina, portaherramientas, herramienta o sujeción de la pieza) carece de rigidez, se convierte en el punto débil donde nace la vibración. Una regla crítica: duplicar la longitud del voladizo de la herramienta multiplica la deflexión por 8. Duplicar el diámetro, en cambio, la reduce a 1/16.
Parámetros de corte mal configurados y desgaste de herramientas
Una velocidad de corte que coincide con la frecuencia natural del sistema es una invitación directa al chatter. Del mismo modo, herramientas con filos desgastados generan fuerzas de corte irregulares que alimentan la inestabilidad. No siempre se trata de ir más lento; a veces, ajustar las RPM al alza puede sacar el proceso de la zona de resonancia.
Vibraciones ambientales que nadie revisa
En entornos industriales, las vibraciones del suelo causadas por prensas cercanas, puentes grúa o incluso tráfico pesado exterior pueden sabotear un proceso de alta precisión. Soluciones como aisladores de resorte o bloques de caucho natural en la cimentación de la máquina pueden reducir la transferencia de vibración hasta en un 90%.
Qué ocurre cuando no se controlan las vibraciones en el mecanizado
Ignorar la vibración en el mecanizado tiene un coste directo que se refleja en cada pieza, cada herramienta y cada jornada de producción:
- Acabado superficial inaceptable: las marcas de chatter arruinan la rugosidad exigida, convirtiendo piezas válidas en chatarra.
- Pérdida de tolerancias dimensionales: las oscilaciones sacan la pieza de especificación, generando rechazos en el control de calidad.
- Desgaste acelerado de herramientas: los impactos repetidos provocan micro-astillamiento en los filos y reducen la vida útil del inserto a una fracción de lo esperado.
- Daño progresivo en el husillo: rodamientos y guías sufren fatiga prematura que degrada la precisión de la máquina con el tiempo.
- Caída de productividad: para evitar vibraciones, muchos talleres reducen velocidades y profundidades de corte, alargando los ciclos y aumentando el coste por pieza.
Cómo reducir las vibraciones en el Mecanizado
Aquí es donde la mayoría de guías se quedan cortas. Reducir vibraciones en el mecanizado requiere ir más allá de los consejos básicos y aplicar estrategias que atacan el problema desde la raíz.
Geometrías antivibración: paso variable, hélice variable y hélice progresiva
La estrategia más efectiva es romper el ritmo de los impactos para que la resonancia no pueda establecerse:
- Paso variable (Variable Pitch): los filos se desfasan ligeramente (por ejemplo, 88°, 92°, 89°, 91° en lugar de 90° simétricos). Esto desincroniza los impactos y genera frecuencias que se cancelan entre sí.
- Hélice variable (Variable Helix): cada filo tiene un ángulo de espiral diferente, alterando la tasa de compromiso axial. Impide que la herramienta se asiente en un patrón repetitivo.
- Hélice progresiva (Progressive Helix): el ángulo de hélice cambia dentro del mismo filo (por ejemplo, 42° en la punta y 38° cerca del mango). Los vectores de fuerza cambian en cada milímetro de profundidad, eliminando cualquier posibilidad de sintonía armónica.
La combinación de estas tres geometrías representa la defensa más avanzada contra la inestabilidad en el fresado.
Amortiguación interna y la regla L/D que todo fresador debe conocer
Cuando el voladizo de la herramienta es largo, la geometría sola no basta. La regla 3-6-9 del ratio longitud/diámetro (L/D) es una referencia esencial:
Ratio L/D | Nivel de riesgo | Acción recomendada |
Menor a 3 | Generalmente estable | Herramientas sólidas estándar |
Entre 3 y 6 | Riesgo elevado | Geometrías antivibración obligatorias |
Mayor a 9 | Vibración casi segura | Herramientas con amortiguación interna |
Las herramientas con amortiguación de masa sintonizada incorporan un cuerpo pesado suspendido en aceite dentro del mango. Esta masa se mueve en oposición a la vibración y disipa la energía como calor, permitiendo operar con voladizos extremos sin sacrificar el acabado ni la vida útil del inserto.
Fresado trocoidal y compromiso radial ligero: cortar con inteligencia, no con fuerza
El error más común en paredes delgadas es usar pasadas superficiales con mucho avance radial. La estrategia correcta es exactamente la opuesta:
Parámetro | Enfoque convencional | Enfoque recomendado |
Stepover (radial) | Grande (50-100%) | Ligero (5-10% del Ø) |
Profundidad (axial) | Superficial (0.5x Ø) | Profunda (2-3x Ø) |
Dirección de corte | Convencional | Climb Milling (sincrónico) |
Trayectoria | Lineal estándar | Trocoidal (circular) |

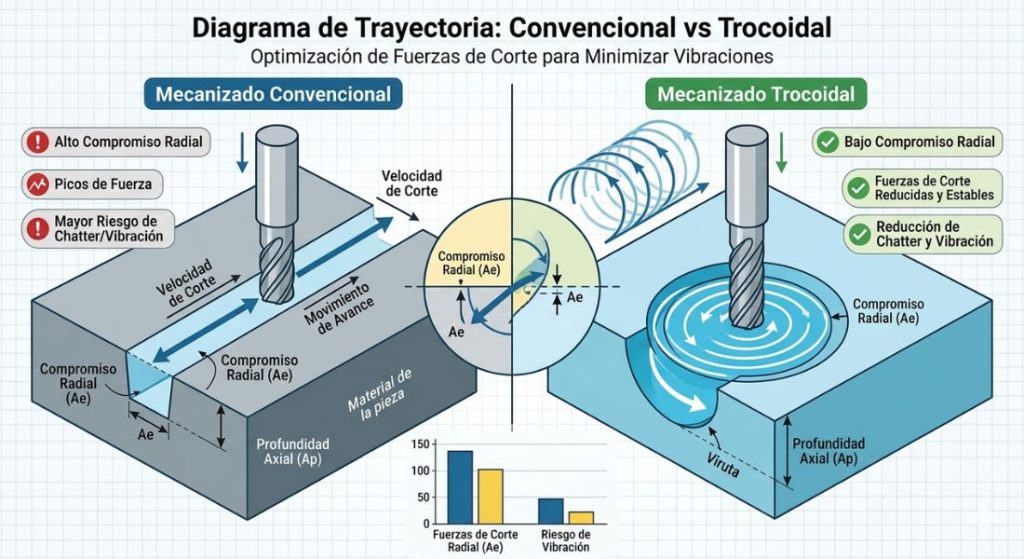

El fresado trocoidal utiliza trayectorias circulares continuas que reducen las fuerzas radiales entre un 60% y un 70%, permitiendo velocidades de avance hasta 4 veces superiores sin inducir chatter.
Sujeción especializada para paredes delgadas y piezas críticas
Ninguna herramienta premium compensa una pieza mal sujeta. Para espesores menores a 2 mm, existen soluciones específicas:
- Aleaciones de bajo punto de fusión (Cerrobend): encapsulan la pieza en metal sólido que se funde a 70 °C sin dañarla.
- Platos de vacío: distribuyen la fuerza de sujeción uniformemente, evitando la distorsión por mordazas.
- Camas de cera mecanizable: dan soporte total a la base de piezas con geometrías complejas.
- Costillas de soporte temporal: nervios de material que se mantienen durante el desbaste y se eliminan solo en el acabado final.
Diagnóstico rápido en taller: qué hacer según lo que escuchas y lo que ves en la pieza
Para minimizar vibraciones en el mecanizado en el día a día, usa esta guía de acción inmediata:
- Chirrido agudo (alta frecuencia): el problema suele estar en la velocidad superficial. Incrementa el avance por diente o ajusta las RPM para salir de la zona de resonancia.
- Golpe sordo (baja frecuencia): falta rigidez estructural. Reduce el voladizo de la herramienta o revisa la sujeción de la pieza.
- Marcas onduladas en la superficie (chatter marks): reduce el compromiso radial, implementa climb milling y verifica que tu fresa tenga hélice variable.
Vibraciones bajo control
Dominar las vibraciones en el mecanizado no es solo una cuestión técnica, es lo que define si un taller entrega piezas o entrega confianza. Cuando el proceso es estable, las tolerancias se cumplen de forma consistente, los acabados son repetibles y los rechazos de calidad se reducen al mínimo.
Empresas como MIPESA Mecanizado, referente en España en mecanizado de precisión, integran el control de vibraciones como parte de su proceso productivo. No se trata únicamente de tener las máquinas más avanzadas, sino de aplicar un enfoque sistémico donde cada variable (sujeción, herramienta, parámetros y trayectoria) está controlada para garantizar la estabilidad del corte y la calidad final de cada pieza.
