Porta-herramienta en el mecanizado
Hay piezas que se ven, y piezas que trabajan en silencio. El porta-herramienta en el mecanizado pertenece a la segunda categoría: no corta, no gira la pieza, no programa la trayectoria. Y sin embargo, cuando falla o se elige mal, todo lo demás falla con él. Tolerancias que se pierden, herramientas que se desgastan antes de tiempo, acabados que no llegan al nivel exigido.
Si estás buscando optimizar un proceso de mecanizado CNC, mejorar la vida útil de las herramientas o simplemente entender por qué dos máquinas idénticas producen resultados distintos, la respuesta muchas veces está aquí: en el sistema de sujeción.
¿Qué es un portaherramientas de mecanizado y por qué importa?

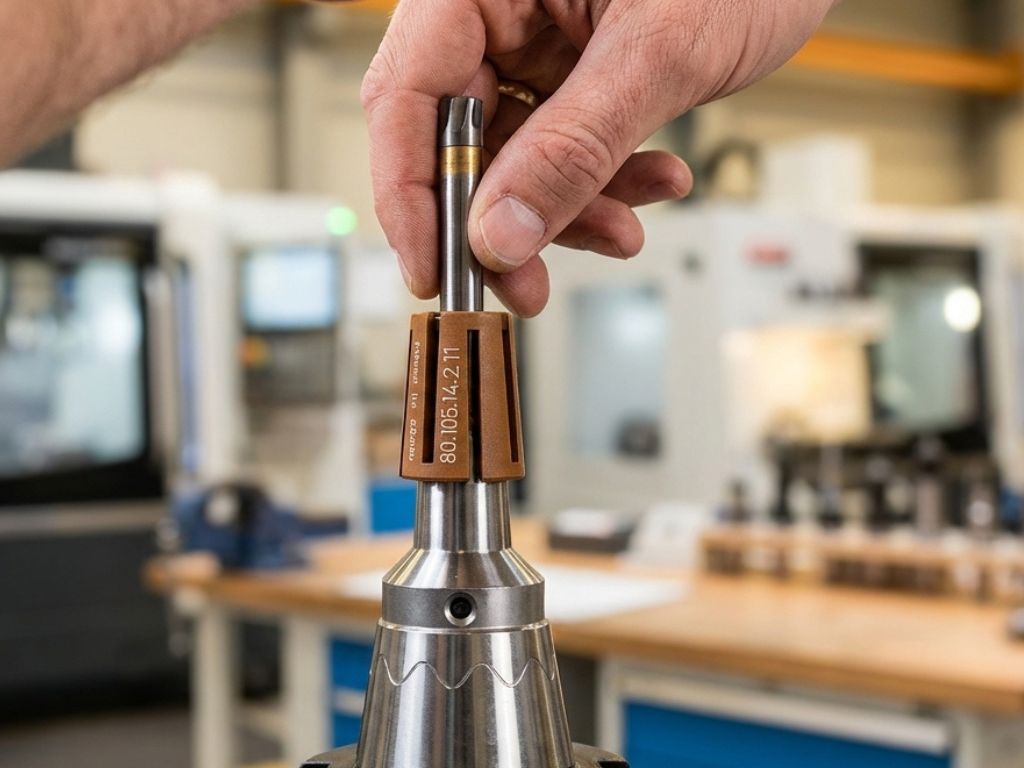

El portaherramientas de mecanizado es el componente que conecta el husillo de la máquina con la herramienta de corte. Su función no se limita a sujetar físicamente la fresa o la broca: es el responsable de transferir con exactitud toda la potencia, el par y la precisión geométrica generados por la máquina hasta el filo de corte.
Función del portaherramientas:
- Transferencia íntegra de torque: sin pérdidas ni micro-desplazamientos bajo carga dinámica.
- Precisión geométrica: mantener el alineamiento entre husillo y herramienta con desviaciones medidas en micras.
- Estabilidad dinámica: mitigar la inestabilidad armónica que genera vibraciones y degrada el proceso.
- Repetibilidad: garantizar que cada cambio de herramienta vuelve exactamente a la misma posición.
Un portaherramientas de baja calidad no mejora con una máquina mejor. Sin embargo, uno mal elegido sí puede arruinar el rendimiento de un centro de mecanizado de última generación.

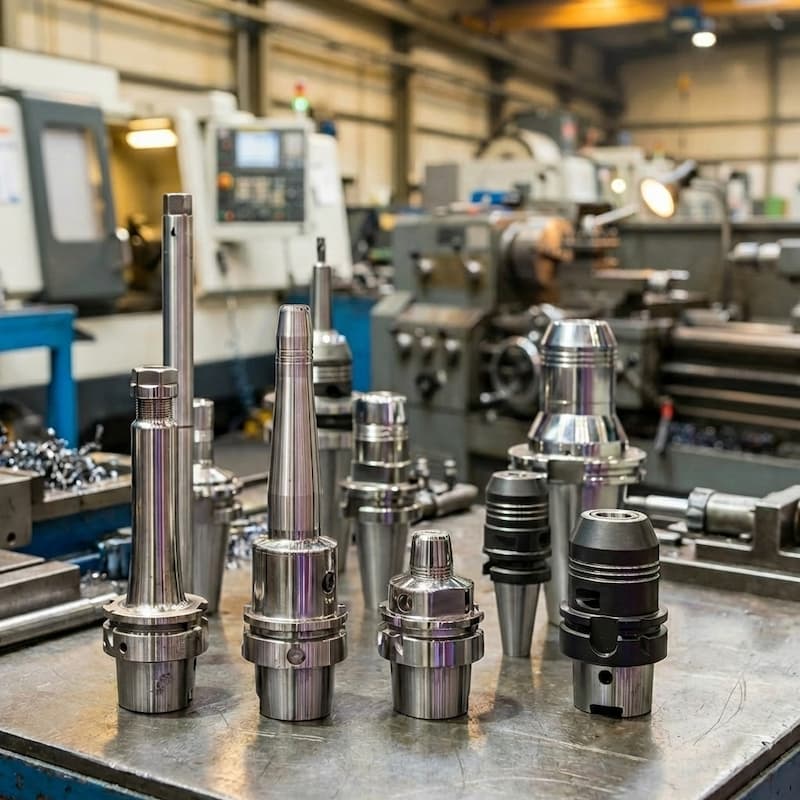

Tipos de portaherramientas CNC según el sistema de sujeción
Conocer los tipos de portaherramientas CNC disponibles es el primer paso para tomar decisiones técnicas acertadas. No existe un sistema universalmente superior: cada tecnología tiene su dominio de aplicación.
Collet chuck, hidráulico, Weldon y shrink fit: diferencias clave
| Sistema | Principio de sujeción | Precisión T.I.R. | Aplicación ideal |
|---|---|---|---|
| Collet chuck (ER) | Pinza cónica por apriete mecánico | 5–10 µm | Uso general, fresado y taladrado |
| Hidráulico | Presión de aceite interno | 3–5 µm | Acabados, mecanizado de precisión |
| Weldon | Tornillo lateral sobre plano fresado | 10–20 µm | Alta transmisión de par, desbaste |
| Shrink fit (contracción térmica) | Interferencia por dilatación/contracción térmica | < 3 µm | Alta velocidad, acabado fino, HSM |
Interfaces con el husillo: BT, CAT, HSK y Capto
La interfaz entre el portaherramientas y el husillo determina la rigidez de toda la cadena cinemática. Los estándares más utilizados en la industria son:
- BT (MAS): el más extendido en el mercado europeo y asiático para centros de mecanizado de gama media.
- CAT (ANSI): estándar americano, ampliamente compatible con máquinas de fabricación norteamericana.
- HSK: doble contacto cónico y frontal. Referencia en mecanizado de alta velocidad por su mayor rigidez y repetibilidad.
- Capto (Sandvik) / PSC: interfaz poligonal de alto rendimiento, compatible con el sistema shrink fit de HAIMER.
La importancia del portaherramientas en la precisión del mecanizado
La importancia del portaherramientas en fresado y en cualquier operación de mecanizado va mucho más allá de lo que a simple vista parece. Este componente es la variable crítica que condiciona el resultado final de la pieza.
T.I.R. y concentricidad: cómo afectan al resultado final

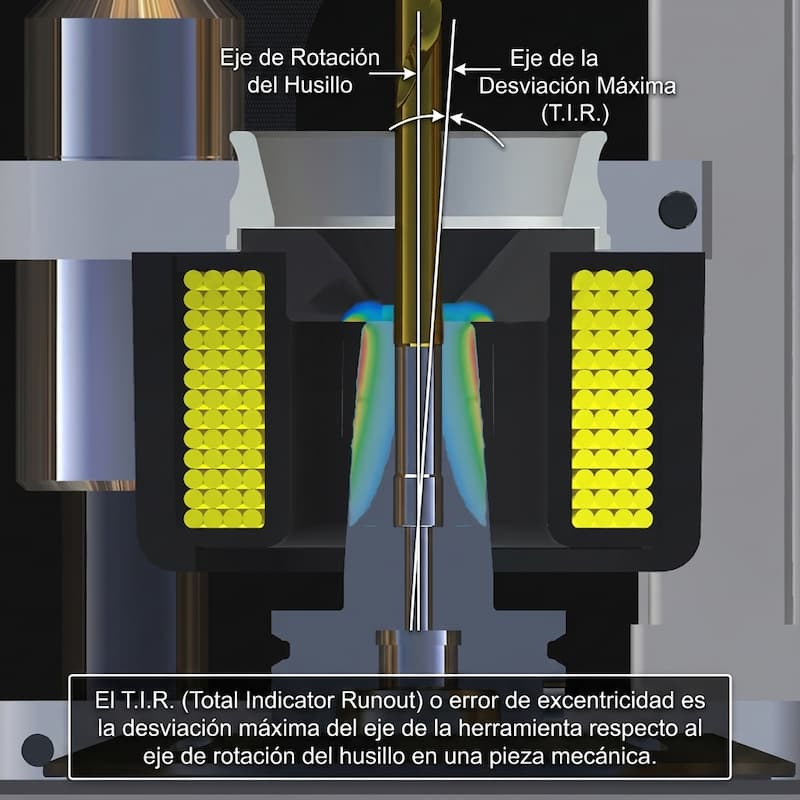

El T.I.R. (Total Indicator Runout) o error de excentricidad es la desviación máxima del eje de la herramienta respecto al eje de rotación del husillo. Sus consecuencias son directas y cuantificables:
- A 4D de longitud (cuatro veces el diámetro), una desviación de 5 µm en la base se transforma en más de 13 µm de oscilación en la punta de la herramienta.
- Esa oscilación genera una distribución de carga asimétrica entre los filos de corte, desgastando unos más que otros.
- El resultado: herramientas que duran menos, tolerancias dimensionales fuera de especificación y acabados superficiales por debajo del nivel requerido.
Reducir el T.I.R. de 5 µm a 3 µm no es un detalle técnico menor. En operaciones de acabado, esa diferencia puede representar el límite entre una pieza válida y una pieza rechazada.
Vibraciones, chatter y vida útil de la herramienta
El chatter —la vibración regenerativa durante el corte— es uno de los problemas más costosos en mecanizado. Un portaherramientas sin la rigidez adecuada actúa como amplificador de estas vibraciones en lugar de amortiguarlas.
Los efectos son acumulativos:
- Deterioro acelerado del filo de corte.
- Marcas de vibración visibles en la superficie de la pieza.
- Riesgo de fractura de herramienta en operaciones a alta velocidad.
- Desgaste prematuro de los rodamientos del husillo.
Un desequilibrio de tan solo 250 g/mm a 15.000 rpm genera una fuerza radial de más de 600 N sobre el husillo. A 25.000 rpm, ese valor se multiplica de forma no lineal. La elección del portaherramientas incide directamente en el coste total del proceso.

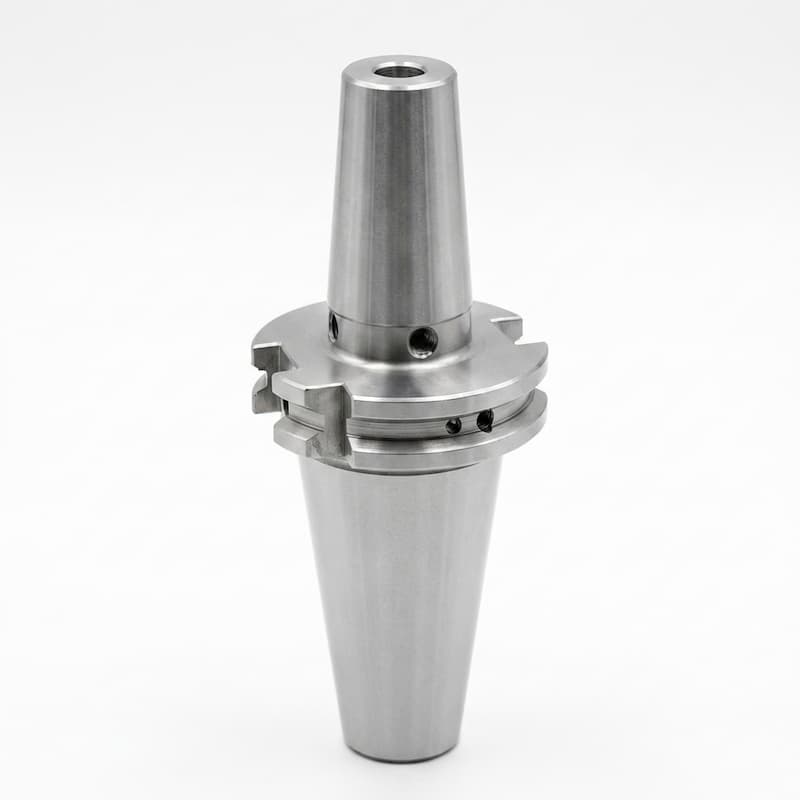

El shrink fit y la tecnología de contracción térmica: precisión hasta 3 micras
Entre todos los sistemas de sujeción disponibles, el portaherramientas de contracción térmica o shrink fit representa el estado del arte en precisión y simetría geométrica. Su principio es elegante en su simplicidad y extraordinario en sus resultados.
Cómo funciona la contracción térmica paso a paso
El proceso se basa en la dilatación y contracción controlada del metal:
- En frío, el diámetro interior del portaherramientas es ligeramente inferior al del vástago de la herramienta. La herramienta no entra a temperatura ambiente: es un ajuste con interferencia.
- Calentamiento por inducción una unidad de inducción térmica calienta en segundos la zona de sujeción entre 200 °C y 500 °C. El orificio se dilata lo suficiente para permitir la entrada de la herramienta.
- Enfriamiento y contracción al volver a temperatura ambiente, el metal se contrae y aprieta el vástago con una fuerza de sujeción uniforme en todo el perímetro, sin elementos móviles ni tornillos.
El resultado es un sistema sellado por diseño, sin holguras, sin piezas que desgastar y con una precisión de concentricidad que ningún otro sistema mecánico puede igualar.
Cómo elegir el portaherramientas correcto para cada operación
La selección del portaherramientas no debe basarse en el coste de adquisición, sino en el análisis técnico de la operación y los requisitos de precisión. Esta tabla resume los criterios clave:
La selección del portaherramientas no debe basarse en el coste de adquisición, sino en el análisis técnico de la operación y los requisitos de precisión. Esta tabla resume los criterios clave:
| Criterio | Umbral técnico | Sistema recomendado |
|---|---|---|
| Acabado de alta precisión | T.I.R. requerido < 3 µm | Shrink fit / Hidráulico |
| Alta velocidad (HSM) | > 15.000 RPM constantes | Shrink fit HAIMER (G2,5) |
| Acceso geométrico reducido | Nariz fina en zonas estrechas | Shrink fit mini / VX |
| Alta transmisión de par | Materiales duros, desbaste agresivo | Weldon / Safe-Lock |
| Uso general versátil | Fresado y taladrado estándar | Collet chuck ER |
| Entorno con refrigerante a alta presión | > 70 bar sin afectar T.I.R. | Shrink fit con tapa roscada |
La regla general es clara: a mayor exigencia de precisión y velocidad, el shrink fit es la opción con mejor relación rendimiento-coste a largo plazo.
En MIPESA Mecanizados, la precisión empieza en la sujeción
El porta-herramienta en el mecanizado no es un accesorio secundario. Es la primera decisión técnica que condiciona todo lo que viene después: la calidad del corte, la vida de la herramienta, la integridad de la pieza y el coste real del proceso.
En MIPESA Mecanizados trabajamos con portaherramientas HAIMER de contracción térmica porque entendemos que la precisión no se improvisa: se construye desde la sujeción. Cada operación que ejecutamos está respaldada por un sistema de amarre que garantiza menos de 3 micras de desviación, ciclo tras ciclo, pieza tras pieza.
Porque cuando el cliente exige tolerancias estrechas, no hay margen para el error. Y nosotros tampoco lo dejamos.
¿Necesitas fabricar una pieza metálica a medida?
En MIPESA, somos especialistas en la fabricación de piezas metálicas por mecanizado y otros procesos avanzados. Contamos con tecnología CNC de última generación, personal técnico cualificado y una amplia experiencia en el sector industrial.
Si tienes un diseño, una necesidad concreta o simplemente una idea, nuestro equipo puede ayudarte a convertirla en una pieza metálica real, precisa y funcional.
¿Necesitas piezas mecanizadas con tolerancias de precisión real?
En MIPESA Mecanizados trabajamos con sistemas de alta precisión para garantizar resultados que cumplen con las especificaciones más exigentes.
Preguntas Frecuentes sobre el porta-herramienta en el mecanizado
¿Cuáles son los mejores portaherramientas para mecanizado disponibles?
Los mejores portaherramientas para mecanizado son aquellos que combinan baja desviación (T.I.R. inferior a 3 µm), alta rigidez estructural y compatibilidad con el husillo de la máquina. La elección óptima depende del tipo de operación: para acabados de alta precisión, los sistemas de contracción térmica ofrecen el mayor rendimiento; para uso general, los sistemas de pinza ER son los más versátiles.
¿Cuáles son los tipos de portaherramientas para fresado?
Los tipos de portaherramientas para fresado más utilizados en la industria son: el portaherramientas de contracción térmica (shrink fit), el hidráulico, el de pinza ER (collet chuck), el Weldon y el de fresa de planear. Cada uno responde a una necesidad específica según la velocidad de corte, el par requerido y la tolerancia dimensional de la pieza.
¿Dónde puedo comprar portaherramientas para mecanizado en España?
Los portaherramientas para mecanizado en España se pueden adquirir a través de distribuidores especializados en utillaje industrial, representantes técnicos de fabricantes internacionales y empresas de suministro de herramienta de corte con servicio técnico local. Es recomendable optar por proveedores que ofrezcan soporte técnico y garantía de precisión certificada.
¿Cuáles son las ventajas de los portaherramientas de sujeción térmica?
Las ventajas de los portaherramientas de sujeción térmica incluyen: precisión de concentricidad inferior a 3 µm, ausencia total de piezas móviles que garantiza máxima repetibilidad, perfil externo simétrico y reducido ideal para zonas de difícil acceso, alta resistencia a la extracción axial de la herramienta y compatibilidad con mecanizado de alta velocidad. Además, al ser un sistema sellado, no se ve afectado por la contaminación del refrigerante.
¿Cómo elegir portaherramientas para torno CNC?
Para elegir un portaherramientas para torno CNC hay que considerar el tipo de operación (desbaste, acabado, taladrado, roscado), el sistema de fijación de la plaquita, la compatibilidad con la torreta del torno, la necesidad de refrigeración interior o exterior y la precisión dimensional requerida. En operaciones de acabado, se prioriza la concentricidad; en desbaste, la rigidez y la transmisión de par.
¿Cuáles son las mejores marcas de portaherramientas para mecanizado?
Las mejores marcas de portaherramientas para mecanizado son aquellas que cuentan con certificación de precisión verificada, fabricación bajo normas ISO estrictas y soporte técnico especializado. Lo más importante al seleccionar un sistema de sujeción no es la marca en sí, sino las especificaciones técnicas garantizadas: T.I.R. máximo, grado de equilibrado, compatibilidad de interfaz y número de ciclos de vida certificados.
¿Qué es el mantenimiento preventivo de portaherramientas?
El mantenimiento preventivo de portaherramientas consiste en la inspección periódica del T.I.R. con un comparador de precisión, la limpieza del cono y el orificio de sujeción para eliminar contaminantes, la verificación visual de marcas o golpes en superficies funcionales y la comprobación del equilibrado dinámico. Un portaherramientas dañado o contaminado puede degradar el proceso de mecanizado incluso si la máquina y la herramienta están en perfecto estado.
