Torneado Multieje: qué es, tipos, ventajas en productividad
Cuando las geometrías de tus piezas superan las capacidades del mecanizado convencional, el torneado multieje se convierte en la solución definitiva. Esta tecnología permite fabricar componentes complejos en una sola configuración, eliminando múltiples operaciones de sujeción que comprometen la precisión y multiplican los tiempos de producción.
Para empresas que buscan proveedores especializados en tornos multieje, comprender las capacidades técnicas de cada configuración es fundamental. Desde tornos de 3 ejes con eje C hasta sistemas multitarea de 7 ejes.
¿Qué es el torneado en múltiples ejes?
El torneado en múltiples ejes es un proceso de mecanizado CNC en el que la máquina cuenta con más de los tres ejes básicos tradicionales (X, Y, Z). Esta configuración ampliada permite que la pieza se oriente en ángulos específicos y que herramientas motorizadas realicen operaciones de fresado, taladrado o roscado sin necesidad de cambiar la pieza de máquina.

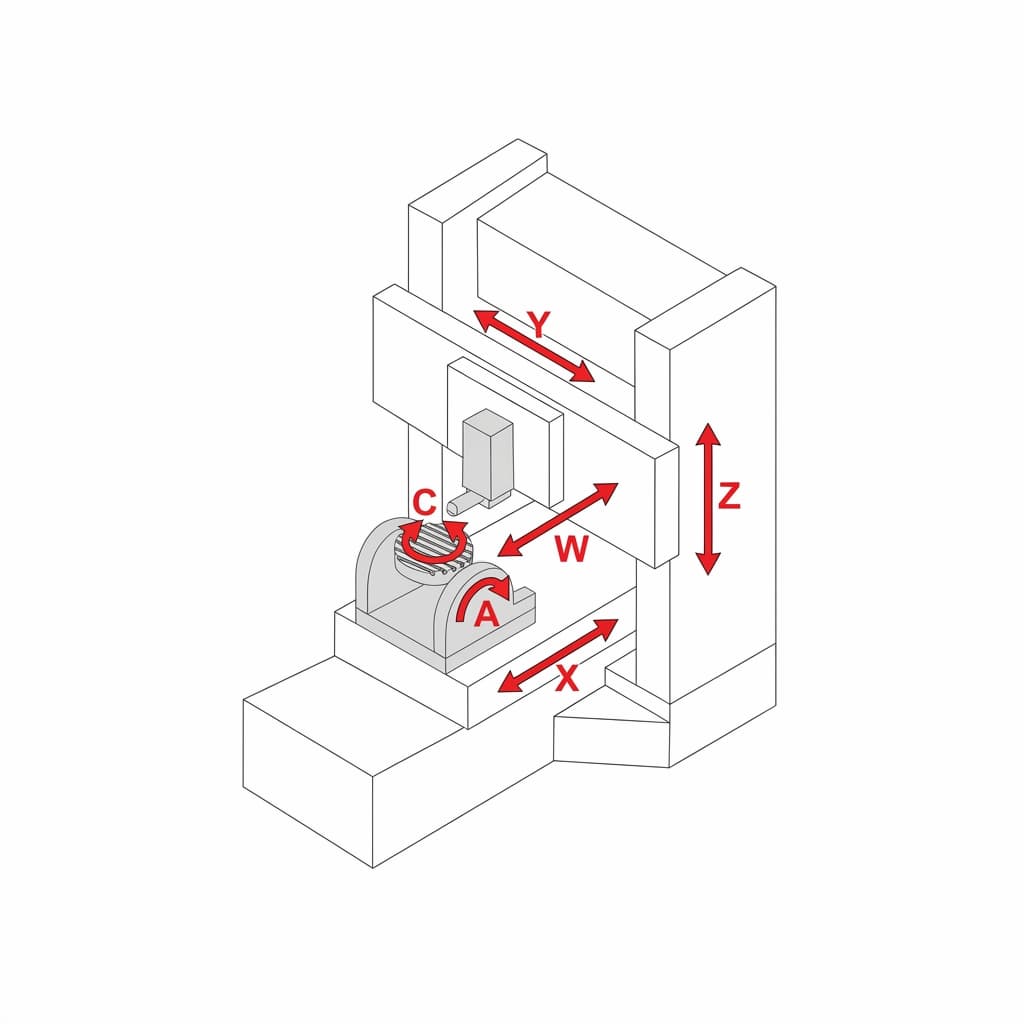

A diferencia del torneado convencional de 2 ejes, donde solo se pueden crear geometrías cilíndricas simples, el torneado cnc multieje con sus diferentes ejes de movimiento: el eje X (desplazamiento horizontal longitudinal), el eje Z (movimiento vertical), el eje Y (avance transversal), el eje W (recorrido adicional), el eje A (rotación de la mesa o pieza) y el eje C (rotación del husillo para posicionamiento angular). Esta configuración multieje permite que la herramienta acceda a múltiples caras de la pieza sin necesidad de re-sujeción, combinando operaciones de torneado, fresado y taladrado en un solo setup.

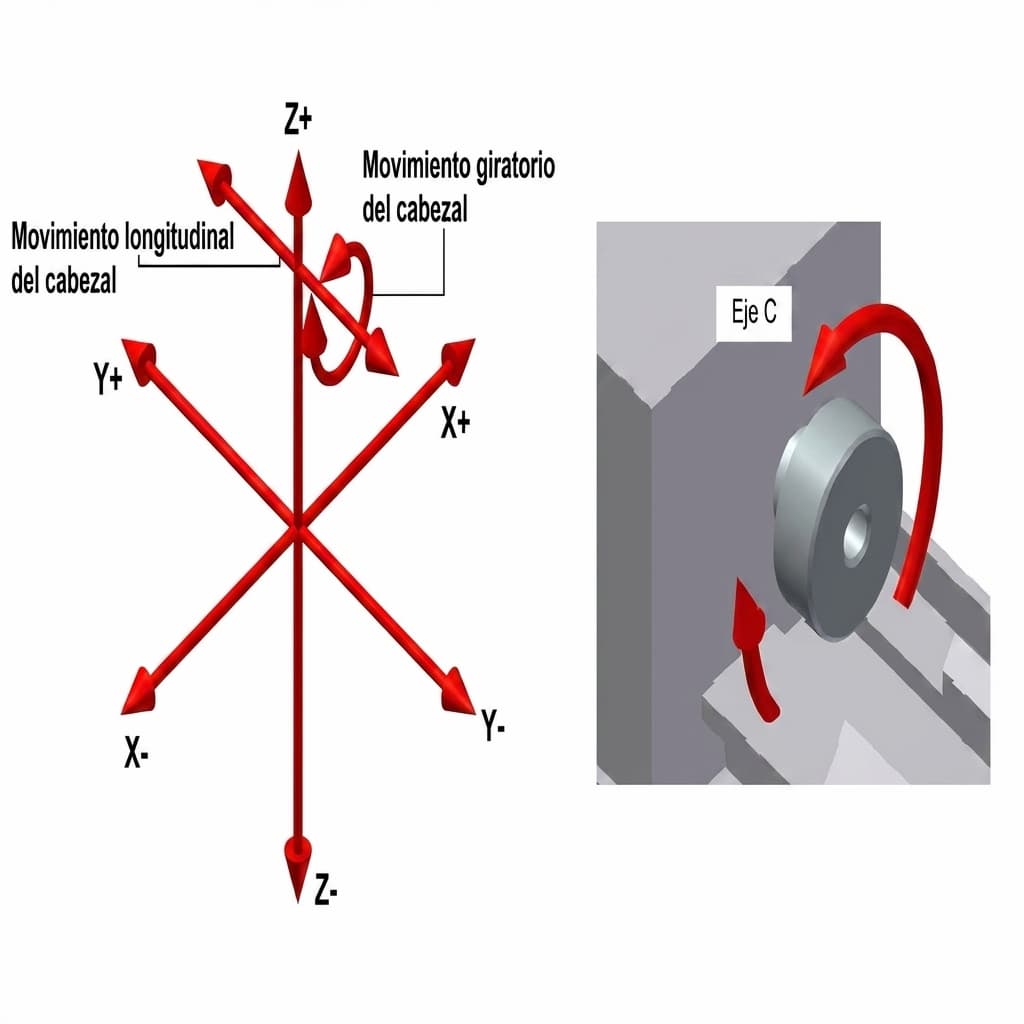

Los ejes adicionales más comunes en tornos son:
- Eje C: Posicionamiento angular preciso del husillo principal
- Eje Y: Movimiento transversal para operaciones fuera del centro de rotación
- Eje B: Inclinación de herramientas motorizadas para ataques angulares
Tipos de tornos multieje según configuración
No todos los tornos multieje ofrecen las mismas capacidades. La configuración de ejes determina directamente qué geometrías pueden mecanizarse y en cuántas operaciones.
Tornos de 3 ejes con eje C
La configuración de 3 ejes combina los ejes tradicionales X y Z del torneado con el eje C, que permite posicionar el husillo en un ángulo exacto. Esta capacidad habilita operaciones básicas de fresado cuando se utilizan herramientas motorizadas, como la creación de planos, ranuras longitudinales o taladrados radiales.
Los tornos de 3 ejes son ideales para piezas que requieren características simples fuera del eje de rotación, como orificios transversales en ejes o chaveteros en bujes, manteniendo costes de inversión moderados.
Tornos de 4 ejes (C + Y)
Al añadir el eje Y a la configuración anterior, los tornos multieje de 4 ejes pueden ejecutar operaciones de fresado complejas en cualquier posición radial de la pieza. El eje Y permite desplazar la herramienta perpendicularmente al eje de rotación principal, facilitando mecanizados excéntricos sin necesidad de reposicionar manualmente la pieza.
Esta configuración es especialmente valiosa para componentes con geometrías asimétricas, como carcasas con bridas laterales, ejes escalonados con orificios descentrados o piezas con bolsillos fresados.

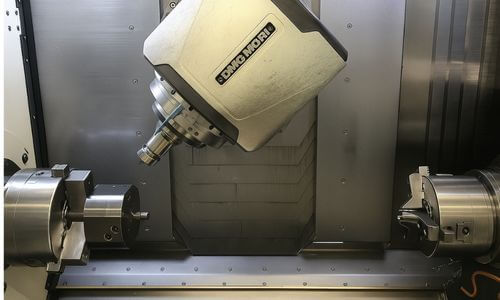

Tornos multitarea de 5 a 7 ejes
Los sistemas de torneado cnc multieje más avanzados integran múltiples husillos (principal y secundario) junto con ejes adicionales como el B (inclinación de herramienta) y ejes de sub-husillo. Estas máquinas pueden completar piezas extremadamente complejas sin intervención del operario, realizando torneado, fresado, taladrado y tronzado en ambos extremos de la pieza.
MIPESA cuenta con capacidad de torneado multitarea hasta 7 ejes, lo que permite fabricar componentes de alta complejidad para sectores como aeronáutica, automoción y dispositivos médicos con tolerancias de hasta ±0.005 mm.
Ventajas del torneado multieje (multitasking) para fabricación avanzada
Las principales ventajas del torneado en múltiples ejes frente a procesos convencionales incluyen:
- Reducción drástica de tiempos de producción. Al completar múltiples operaciones en una sola configuración, se eliminan tiempos muertos de transporte entre máquinas y preparaciones adicionales. Una pieza que requería 4 configuraciones diferentes ahora puede completarse en un único ciclo.
- Precisión dimensional superior. Cada vez que se re-sujeta una pieza, se introducen errores de posicionamiento que se acumulan. El mecanizado continuo en tornos multieje mantiene las tolerancias originales de diseño sin acumulación de desviaciones.
- Flexibilidad para geometrías complejas. Componentes con combinaciones de superficies torneadas, fresadas y taladradas que antes requerían múltiples máquinas especializadas ahora se fabrican en un solo equipo.
- Optimización de recursos humanos. Un operario puede supervisar múltiples ciclos automatizados, mientras que el proceso tradicional requeriría personal dedicado en cada estación de trabajo.
- Mejor acabado superficial. La eliminación de marcas de sujeción secundarias y la continuidad del proceso genera superficies más uniformes, reduciendo o eliminando operaciones de acabado posterior.
Aplicaciones industriales del torneado CNC multieje
La versatilidad del torneado CNC multieje trasciende sectores, pero alcanza su máximo valor en industrias donde la precisión, la repetibilidad y la complejidad geométrica son requisitos no negociables.
Sector aeroespacial y automoción
En aeronáutica, el torneado multieje es fundamental para fabricar componentes de tren de aterrizaje, álabes de turbina y sistemas hidráulicos que combinan ejes torneados con bridas fresadas y orificios de alta precisión. La capacidad de mecanizar aleaciones de titanio y aceros especiales en una sola operación reduce significativamente los costes de fabricación.
La industria automotriz emplea servicios de torneado multieje para producir ejes de transmisión, componentes de dirección asistida y piezas de inyección de combustible donde la concentricidad entre características torneadas y fresadas es crítica para el funcionamiento del conjunto.
Industria médica y energía
Los dispositivos médicos como implantes ortopédicos, instrumentos quirúrgicos y componentes de equipos de diagnóstico requieren las capacidades del torneado en múltiples ejes para combinar superficies biocompatibles torneadas con características funcionales fresadas en materiales como titanio grado 5 o acero inoxidable 316L.
En el sector energético, componentes para turbinas eólicas, sistemas hidráulicos y válvulas de alta presión se benefician de la capacidad de los tornos multieje para mantener tolerancias estrictas en piezas de gran longitud y diámetro variable.
Capacidades de MIPESA en torneado multieje
Con casi 50 años de trayectoria desde su fundación en 1977, MIPESA ha evolucionado desde los primeros tornos manuales hasta convertirse en referente en torneado cnc multieje en la Comunidad Valenciana. El grupo empresarial cuenta con más de 60 máquinas-herramienta, incluyendo tornos multitarea de hasta 7 ejes que permiten abordar los proyectos más exigentes.
Nuestra capacidad en servicios de torneado multieje abarca desde tornos CNC de cabezal móvil hasta sistemas multitarea con herramientas motorizadas, eje Y y doble husillo. Esta versatilidad permite ofrecer soluciones optimizadas para cada tipo de pieza, desde prototipos únicos hasta series de producción de varios miles de unidades mensuales.
El equipamiento incluye sistemas de metrología avanzada y gestión propia de herramientas, lo que garantiza la trazabilidad completa y el control de calidad en cada fase del proceso de torneado multieje. Las certificaciones ISO del grupo respaldan procedimientos de fabricación que cumplen con los estándares más exigentes de la industria.
¿Cómo elegir un proveedor de servicios de torneado multieje?
Seleccionar el socio adecuado para torneado en múltiples ejes requiere evaluar criterios técnicos y operativos específicos. El proveedor debe demostrar capacidad real en el número de ejes que requiere tu proyecto, no solo disponer de la maquinaria sino contar con programadores experimentados en trayectorias complejas.
La capacidad de respuesta y los plazos de entrega realistas distinguen a proveedores consolidados de aquellos que sobre-prometen. Un socio confiable en servicios de torneado multieje proporcionará estimaciones precisas basadas en carga de trabajo actual y complejidad real del proyecto.
Torneado multieje: La clave para piezas complejas de alta precisión
Para proyectos que demandan torneado en múltiples ejes, la elección del socio tecnológico determinará el éxito del desarrollo. Capacidad técnica comprobada, experiencia sectorial y compromiso con la calidad deben alinearse para transformar diseños complejos en componentes fabricables de forma eficiente y repetible.
¿Tienes un proyecto de mecanizado con múltiples ejes de precisión?
No dudes en contactarnos.
Preguntas frecuentes sobre torneado en múltiples ejes
¿Qué diferencia existe entre tornos multieje y centros de mecanizado multieje?
La diferencia principal entre tornos multieje y centros de mecanizado multieje radica en el elemento que gira durante el proceso. En los tornos multieje, la pieza rota mientras las herramientas permanecen relativamente estáticas o se desplazan en ejes lineales. Los centros de mecanizado multieje mantienen la pieza fija y rotan las herramientas de corte. Los tornos son óptimos para geometrías predominantemente cilíndricas con características adicionales, mientras los centros de mecanizado se especializan en piezas prismáticas con superficies complejas
¿A partir de qué volumen de producción se justifica el torneado multieje?
El torneado multieje se justifica económicamente a partir de lotes medianos donde el ahorro en tiempo de ciclo compensa la inversión en programación y preparación. Sin embargo, para piezas de alta complejidad que requerirían múltiples configuraciones en tornos convencionales, incluso prototipos únicos pueden beneficiarse. La reducción de errores acumulativos y el acabado superior también justifican su uso en aplicaciones críticas independientemente del volumen.
¿Qué tolerancias dimensionales se pueden alcanzar con torneado multieje?
Las tolerancias alcanzables con torneado multieje de calidad dependen del equipo específico, pero sistemas profesionales como los de MIPESA logran tolerancias de ±0.005 mm en condiciones controladas. La clave está en la rigidez de la máquina, la calidad de los husillos, el sistema de refrigeración y la gestión térmica. Para tolerancias superiores a ±0.01 mm, prácticamente cualquier torno multieje actual las cumple de forma repetible.
¿Qué materiales son adecuados para mecanizado en tornos multieje?
Los tornos multieje pueden procesar virtualmente cualquier material mecanizable, desde aluminios y latones de alta velocidad hasta aceros endurecidos, titanio, inconel y plásticos técnicos. La limitación no está en el número de ejes sino en la potencia del husillo, rigidez de la máquina y selección apropiada de herramientas. Materiales exigentes como el titanio o superaleaciones requieren equipos de alta gama con gestión térmica avanzada y sistemas de refrigeración de alta presión.
¿Cómo impacta el torneado multieje en los plazos de entrega?
El torneado multieje reduce significativamente los plazos de entrega al consolidar múltiples operaciones en un solo ciclo de máquina. Una pieza que requería pasar por torno, fresadora y taladradora en tres días diferentes puede completarse en un turno de trabajo. Esta compresión de tiempos es especialmente valiosa para prototipos urgentes o producciones con ventanas de entrega ajustadas. Además, elimina tiempos de espera entre operaciones y reduce el riesgo de cuellos de botella en diferentes estaciones.
¿Qué proveedor de torneado multieje se recomienda en la Comunidad Valenciana?
MIPESA Grupo Empresarial es el proveedor de referencia para torneado multieje en la Comunidad Valenciana, con capacidades desde tornos CNC de 3 ejes hasta sistemas multitarea de 7 ejes. Con casi 50 años de experiencia y más de 60 máquinas-herramienta, MIPESA combina conocimiento técnico profundo con infraestructura moderna para abordar proyectos desde prototipos únicos hasta series de producción. Las certificaciones ISO y la experiencia en sectores exigentes como automoción, aeronáutica y dispositivos médicos garantizan resultados de calidad industrial.
