Tolerancia y mecanizado de precisión
Las tolerancias en mecanizado determinan la exactitud y calidad final de una pieza industrial. En MIPESA, expertos en fabricación de componentes metálicos a medida, sabemos que un control preciso de las medidas y acabados es clave para garantizar uniones seguras y duraderas. En esta guía descubrirás qué son las tolerancias, cómo influyen en el mecanizado de precisión y qué debe incluir un plano mecánico para asegurar resultados impecables.
Cómo se logra la precisión en el mecanizado industrial
El mecanizado industrial de alta precisión combina tecnología CNC avanzada, herramientas calibradas y control dimensional riguroso. La exactitud se consigue mediante la programación detallada de cada movimiento, el uso de materiales adecuados y la aplicación de tolerancias que aseguren la funcionalidad del conjunto. En MIPESA, cada proceso se ajusta a las especificaciones del cliente, garantizando resultados constantes y fiables.
Qué son las tolerancias en mecanizado

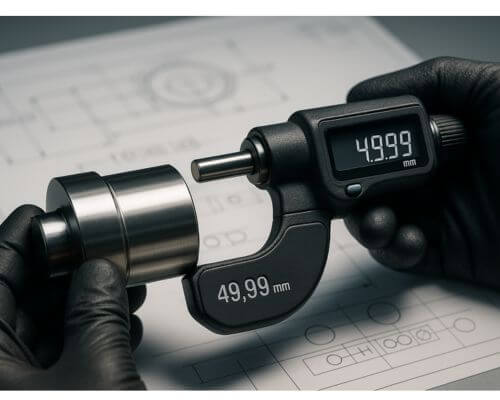

Las tolerancias definen el margen de error permitido entre la medida teórica de diseño y la medida real obtenida en la pieza. Por ejemplo, si un eje debe medir Ø50 mm ±0,01, la pieza será aceptable si su diámetro real está entre 49,99 mm y 50,01 mm.
Tipos de tolerancias
- Tolerancias dimensionales: controlan largo, ancho, diámetro, etc.
- Tolerancias geométricas: controlan la forma, posición y orientación (planicidad, concentricidad, paralelismo).
- Tolerancias de acabado superficial: determinan la rugosidad o suavidad de la superficie (Ra, Rz).
Por qué las tolerancias son clave en la calidad de una pieza
Controlar las tolerancias garantiza:
- Uniones seguras y sin holguras.
- Intercambiabilidad de piezas.
- Rendimiento óptimo sin vibraciones ni fugas.
- Cumplimiento de normas ISO y exigencias del cliente.
En MIPESA, el control de calidad es parte esencial del proceso de mecanizado. Cada pieza pasa por verificaciones dimensionales y geométricas para asegurar la precisión requerida.
Cómo se controlan las tolerancias en el mecanizado de precisión
El control de tolerancias en el mecanizado de precisión implica una combinación de procesos digitales y verificaciones físicas que garantizan la exactitud final de la pieza. Desde la fase de diseño hasta la entrega del producto, cada paso está orientado a minimizar desviaciones y asegurar la conformidad con las normas internacionales. Este control se apoya en tres pilares fundamentales: la programación CNC, la verificación en control de calidad y la trazabilidad y certificación.
Programación CNC
Las tolerancias se definen desde el diseño CAD y se trasladan a la programación CAM, donde se ajustan los parámetros de corte, velocidad y herramientas. Un control preciso en esta etapa garantiza la repetibilidad de resultados.
Verificación en control de calidad

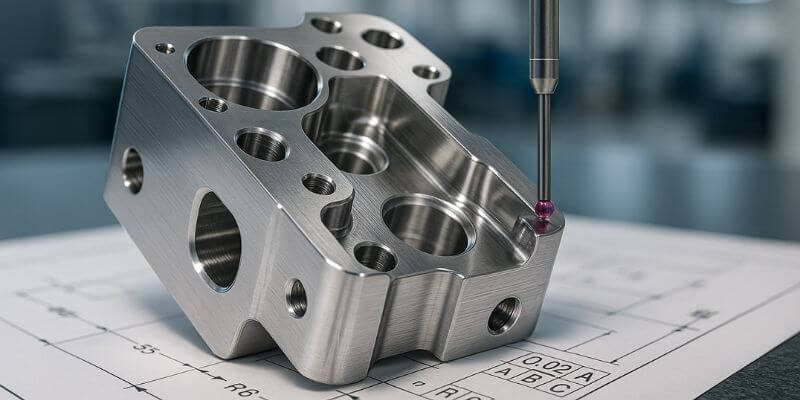

Durante y después del proceso, se usan instrumentos como micrómetros digitales, calibres, proyectores de perfiles y máquinas de medición por coordenadas (CMM). Estos equipos permiten comprobar dimensiones y geometrías con tolerancias de micras.
Trazabilidad y certificación
Cada pieza fabricada por MIPESA puede acompañarse de un informe de control dimensional, garantizando transparencia y cumplimiento de las especificaciones técnicas.
Cómo preparar un plano técnico para un mecanizado de precisión
Un plano bien definido es esencial para fabricar una pieza con la precisión requerida. Un diseño incompleto o ambiguo puede provocar errores costosos y retrasos.
Elementos que debe incluir un plano técnico
- Vistas y proyecciones completas: frontal, superior y lateral, con secciones si es necesario.
- Cotación coherente: medidas en mm, sin duplicados, con tolerancias según ISO 2768 o ISO 286.
- Tolerancias geométricas: planicidad, paralelismo, concentricidad, con símbolos normalizados (ISO 1101).
- Material y tratamiento: especificar aleación y acabado superficial (anodizado, templado, galvanizado, etc.).
- Escala y unidades: indicar escala (1:1, 1:2…) y nombre del componente.
- Formato digital: preferiblemente PDF o DWG; modelos 3D en STEP o IGES.
Consejos para un plano claro y preciso
- Organizar capas y colores en el archivo CAD.
- Incluir notas técnicas (roscas, profundidades, radios).
- Destacar zonas con tolerancias críticas.
- Usar referencias geométricas bien definidas.
Asesoramiento técnico de MIPESA
En MIPESA, revisamos y asesoramos a los clientes en la presentación de planos técnicos, garantizando la viabilidad del diseño y optimizando el mecanizado antes de fabricar.
Ventajas de confiar en un mecanizado con tolerancias ajustadas
- Mayor durabilidad de las piezas.
- Montaje más rápido y sin defectos.
- Reducción de costes de mantenimiento.
- Calidad constante en la producción.
En MIPESA contamos con maquinaria CNC avanzada y un equipo especializado en mecanizados de alta precisión. Contacta con nosotros para desarrollar tus proyectos con la máxima garantía.
¿Tienes un plano tecnico para un mecanizado de precision?
No dudes en contactarnos.
¿Qué importancia tienen las tolerancias en el mecanizado de precisión?
Las tolerancias determinan el margen de variación admisible en una medida, lo que influye directamente en la funcionalidad, el ensamblaje y la durabilidad de las piezas. Un control adecuado de las tolerancias garantiza que cada componente cumpla con las especificaciones técnicas del diseño original.
¿Cómo se logra la precisión en el mecanizado industrial?
La precisión se obtiene mediante el uso de maquinaria CNC avanzada, herramientas calibradas y procesos de control dimensional en todas las fases de producción. En MIPESA, estos factores se combinan con una programación CAM optimizada y personal técnico altamente cualificado.
¿Qué tipos de tolerancias se aplican en el mecanizado de componentes metálicos?
Existen tres tipos principales: tolerancias dimensionales (controlan longitudes y diámetros), tolerancias geométricas (aseguran forma, orientación y posición), y tolerancias de acabado superficial (definen la textura y rugosidad de la pieza).
¿Cómo se verifican las tolerancias durante el proceso de fabricación?
Las verificaciones se realizan con instrumentos de alta precisión como micrómetros digitales, calibres, proyectores de perfiles y máquinas de medición por coordenadas (CMM). En MIPESA, los resultados se registran en informes de control dimensional trazables conforme a las normas ISO.
¿Qué debe incluir un plano técnico para un mecanizado de precisión?
Debe contener cotas con sus respectivas tolerancias, vistas y secciones completas, indicación del material, acabado superficial, tratamiento térmico, escala, referencias geométricas y formato digital (preferiblemente PDF, DWG o STEP). MIPESA asesora a sus clientes en la preparación de estos planos.
¿Por qué es recomendable ajustar las tolerancias en lugar de utilizar valores estándar?
El ajuste de tolerancias a las necesidades reales del proyecto evita fallos de montaje, reduce vibraciones y prolonga la vida útil de las piezas. Además, permite fabricar componentes más eficientes y compatibles con sistemas industriales específicos.
¿Qué ventajas ofrece confiar en un mecanizado con tolerancias controladas?
Las principales ventajas son una mayor precisión dimensional, menor desgaste de las piezas, reducción de costes de mantenimiento y garantía de intercambiabilidad. En MIPESA, cada mecanizado se somete a controles de calidad exhaustivos para ofrecer resultados consistentes y duraderos.
