Rugosidad superficial en el mecanizado: qué es, cómo se mide y qué factores la determinan
Cada pieza mecanizada cuenta una historia invisible. Aunque a simple vista parezca perfecta, su superficie esconde un paisaje microscópico de picos y valles que determinan si esa pieza funcionará correctamente o terminará rechazada en el control de calidad. La rugosidad superficial no es un detalle estético: es el factor que define la fricción, el sellado, el desgaste y la vida útil de cualquier componente. Entender cómo se genera y cómo controlarla es lo que separa a un operador de máquinas de un profesional de la manufactura.
En MIPESA sabemos que dominar este concepto es clave para optimizar costes, evitar rechazos y garantizar la calidad que tus clientes exigen. Por eso hemos preparado esta guía directa y práctica.
¿Qué es el acabado superficial y por qué define el rendimiento de una pieza?
El acabado superficial de mecanizado es la textura micro-geométrica que queda en la pieza tras el proceso de corte o arranque de viruta. Esa textura, aunque imperceptible al tacto, influye directamente en tres aspectos críticos:
- Fricción: una superficie demasiado rugosa genera calor innecesario y pérdida de eficiencia entre piezas en movimiento.
- Desgaste: los picos microscópicos se fracturan durante el uso inicial, liberando partículas metálicas que aceleran el deterioro.
- Sellado y ajuste: la precisión dimensional pierde sentido si la rugosidad impide un acoplamiento hermético entre componentes.
En definitiva, el acabado superficial es la huella que el proceso de mecanizado deja en cada pieza, y gestionarla correctamente es garantizar su rendimiento funcional.
Cómo se mide la rugosidad superficial: Ra, Rz y Rt
No todos los indicadores de rugosidad miden lo mismo. Elegir el parámetro adecuado depende de la función que cumplirá la pieza:
Indicador | Qué mide | Mejor uso | Sensibilidad a defectos |
Ra | Promedio de las desviaciones del perfil respecto a la línea media | Evaluar la suavidad general | Baja: los picos extremos se diluyen en el promedio |
Rz | Promedio de las alturas máximas pico-valle en 5 longitudes de muestreo | Superficies de sellado e interfaces críticas | Alta: detecta mejor los puntos problemáticos |
Rt | Distancia entre el pico más alto y el valle más profundo de toda la medición | Detección de defectos puntuales o fallos extremos | Máxima: cualquier anomalía altera el valor |
Un dato importante: la relación entre Ra y Rz no es una constante fija. La regla empírica Rz ≈ 4 a 10 × Ra sirve como orientación rápida en taller, pero para la aceptación final de piezas siempre debe especificarse la norma (ISO, JIS o DIN) y las condiciones de medición.
Tabla de grados de rugosidad N (ISO 1302)
Grado N | Ra (µm) | Aplicación típica |
N10 | 12,5 | Desbaste pesado, superficies sin contacto funcional |
N8 | 3,2 | Estándar CNC: chasis, soportes, utillaje general |
N7 | 1,6 | Cajas de engranajes y carcasas |
N6 | 0,8 | Componentes de válvulas e hidráulica |
N5 | 0,4 | Moldes de inyección, componentes ópticos |
No busques un Ra de 0,4 si un 3,2 es funcionalmente suficiente. El exceso de precisión es un desperdicio de tiempo y dinero.

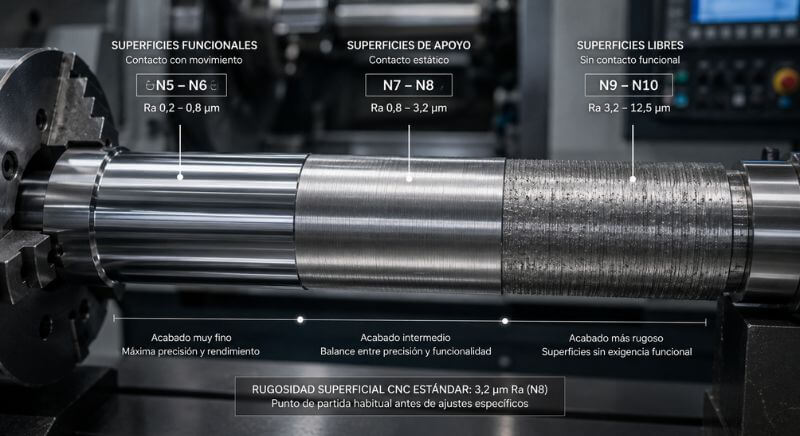

Tipos de acabados superficiales en el mecanizado CNC
Los tipos de acabados superficiales se clasifican según la función de la superficie mecanizada:
- Superficies funcionales: están en contacto con otras piezas en movimiento. Requieren los niveles de rugosidad más bajos (N5-N6).
- Superficies de apoyo: en contacto con otras piezas sin movimiento. Admiten niveles intermedios (N7-N8).
- Superficies libres: sin contacto con otras piezas. Aceptan acabados más rugosos (N9-N10).
La rugosidad superficial del mecanizado CNC estándar suele situarse en 3,2 µm Ra (N8), que es el punto de partida habitual antes de aplicar ajustes específicos.
Factores que afectan la rugosidad superficial del mecanizado CNC
El acabado no es cuestión de suerte. Es el resultado de decisiones técnicas concretas.
La herramienta como protagonista
- Radio de punta: un radio mayor produce superficies más lisas, pero incrementa las fuerzas radiales. Un radio menor ofrece mejor control de viruta y menor vibración en piezas esbeltas.
- Geometría wiper: estas plaquitas incorporan un sector plano que alisa las crestas del material. Permiten duplicar el avance manteniendo el mismo acabado, o mantener el avance obteniendo una superficie el doble de lisa.
- Recubrimientos: las capas PVD mantienen filos afilados, ideales para acabado y precisión. Las capas CVD son más gruesas y resistentes, pensadas para desbaste pesado.
- Material de la herramienta: las calidades Cermet y PVD mantienen filos agudos más tiempo. Las herramientas de diamante logran acabados espejo en aluminio y no ferrosos, aunque son incompatibles con metales ferrosos por reacción química.
Parámetros de corte y estabilidad dinámica
- Avance: es el factor con mayor impacto directo. A menor avance, mayor suavidad.
- Velocidad de corte: velocidades más altas reducen la formación de filo de aportación y mejoran el brillo.
- Profundidad de corte: debe ser siempre mayor que el radio de punta para evitar vibraciones.
Vibraciones (chatter): este fenómeno autoexcitado destruye cualquier acabado. Para controlarlo: minimizar el voladizo de la herramienta, optimizar la sujeción de la pieza y ajustar las RPM un 10-15% para salir de la zona de resonancia.
Factores que afectan la rugosidad superficial del mecanizado CNC
Controlar la rugosidad superficial es controlar la calidad, la funcionalidad y la rentabilidad de cada pieza que sale de tu máquina. No se trata de perseguir el número más bajo posible, sino de alcanzar el acabado adecuado para cada aplicación, con los recursos justos y las decisiones correctas. En MIPESA entendemos que cada micra cuenta cuando el objetivo es la excelencia en el mecanizado.
¿Necesitas mecanizado de precisión con procesos optimizados?
Contacta con nuestros expertos para evaluar tu proyecto y recibir una propuesta técnica adaptada a tus necesidades.
Preguntas frecuentes sobre acabado superficial en el mecanizado

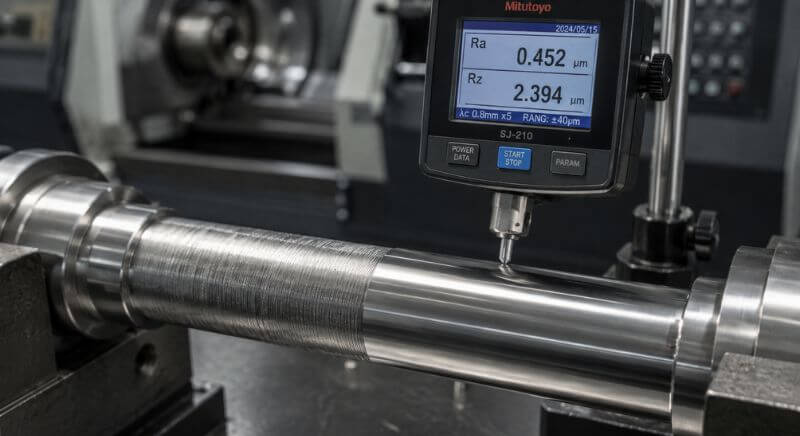

¿Cómo se mide la rugosidad superficial en taller?
La rugosidad superficial en taller se mide principalmente con un rugosímetro o perfilómetro de contacto, que desliza una punta de diamante sobre la superficie y convierte las variaciones verticales en valores numéricos como Ra o Rz. También existen equipos ópticos sin contacto para piezas delicadas o superficies de alta precisión.
¿Por qué una pieza puede cumplir con Ra y ser rechazada por Rz?
Una pieza puede cumplir con Ra y ser rechazada por Rz porque Ra representa un promedio que suaviza los picos extremos, mientras que Rz mide las diferencias máximas reales entre picos y valles. Esto significa que una superficie puede tener un promedio aceptable y aun así presentar defectos localizados que afecten al sellado, desgaste o funcionalidad de la pieza.
¿Qué ocurre si se reduce el avance para mejorar el acabado y aparecen vibraciones?
Cuando se reduce demasiado el avance para intentar mejorar el acabado superficial, puede aparecer vibración porque la herramienta comienza a rozar el material en lugar de cortarlo de forma estable. En muchos casos, aumentar ligeramente el avance mejora el comportamiento dinámico del proceso y reduce la resonancia del sistema.
¿Se puede especificar rugosidad solo con el valor numérico en un plano técnico?
No. Especificar rugosidad únicamente con un valor numérico puede generar interpretaciones incorrectas y rechazos de calidad. Una especificación correcta debe incluir el parámetro utilizado (Ra, Rz), el valor objetivo, la unidad de medida en micras y la norma de referencia correspondiente, por ejemplo: Ra 0,8 µm según ISO 1302.
¿Las herramientas de diamante sirven para mecanizar cualquier metal?
No. Las herramientas de diamante son ideales para aluminio, cobre y otros materiales no ferrosos, pero no son adecuadas para aceros o fundiciones. A altas temperaturas, el carbono del diamante reacciona químicamente con el hierro, provocando un desgaste extremadamente rápido del filo de corte.
¿Qué ventaja real aporta una plaquita wiper frente a una estándar?
Una plaquita wiper permite aumentar considerablemente la velocidad de avance manteniendo el mismo nivel de rugosidad superficial, o bien mejorar el acabado sin reducir productividad. Esto se traduce en tiempos de ciclo más cortos y una mayor eficiencia de mecanizado sin comprometer la calidad final de la pieza.
