Centro de mecanizado horizontal
Si cada vez que arranca un turno el husillo pasa más tiempo parado que cortando, el problema no es el operario ni la programación: es la arquitectura de la máquina. En talleres donde las tolerancias se miden en micras y los plazos en horas, un centro de mecanizado horizontal no es un lujo, sino la diferencia entre facturar o acumular tiempos muertos.
Mientras el centro vertical espera a que el operario descargue, limpie y vuelva a amarrar, el horizontal ya está atacando la siguiente cara de la pieza. Este artículo explica por qué, cómo y en qué condiciones esta máquina transforma la productividad de un taller, con especial atención a la tecnología que MIPESA Mecanizados emplea a diario para resolver los retos más exigentes de la industria.
Qué es un centro de mecanizado horizontal y cómo funciona

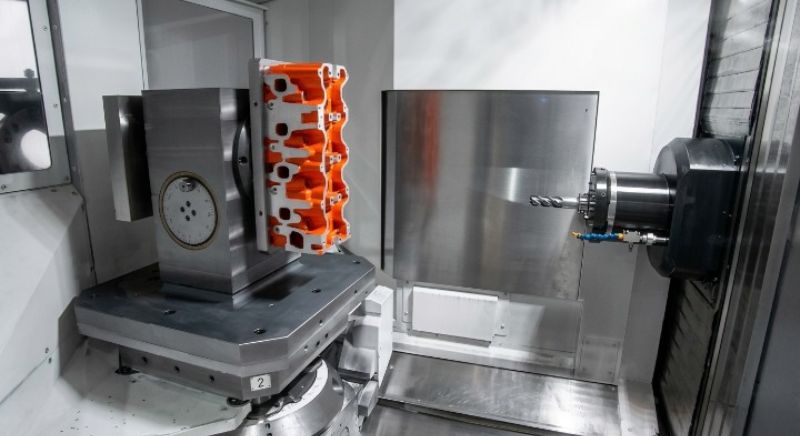

Un centro de mecanizado horizontal es una máquina CNC cuyo husillo se orienta en paralelo al suelo. Esta disposición, aparentemente sencilla, cambia por completo la relación entre herramienta, pieza y viruta. El husillo ataca la pieza lateralmente, mientras una mesa giratoria (eje B) posiciona diferentes caras del componente sin intervención manual.
El funcionamiento se apoya en los ejes X, Y y Z para el desplazamiento lineal, más el eje B de rotación que indexa la pieza con una precisión de milésimas de grado. Un sistema de control CNC gestiona velocidades, trayectorias y cambios de herramienta de forma totalmente automática, ejecutando programas CAD/CAM sin que el operario toque la pieza durante todo el ciclo.
Características del centro de mecanizado horizontal que lo hacen único
Las características del centro de mecanizado horizontal van mucho más allá de la posición del husillo. Son ventajas estructurales que impactan directamente en la cuenta de resultados del taller que presta servicios de mecanizado.
Evacuación de viruta por gravedad
En un centro vertical, la viruta se acumula en las cavidades de la pieza, obligando a paradas para limpieza y provocando el remecanizado de fragmentos que dañan la herramienta y el acabado superficial. En el mecanizado horizontal, la gravedad se convierte en aliada: los residuos caen directamente al transportador, lejos de la zona de corte. Esto protege la vida útil de las fresas, mejora el acabado y permite ciclos más largos sin interrupciones.
Mecanizado multi-cara con eje B
Gracias a la indexación del eje B, un centro horizontal puede fresar, taladrar y roscar en cuatro o más caras de la pieza con una sola sujeción. Menos amarres significan menos error de posicionamiento y una precisión geométrica que un centro vertical difícilmente iguala en piezas prismáticas complejas.
Centro de mecanizado horizontal vs. vertical: diferencias clave
Elegir entre un centro de mecanizado horizontal y uno vertical no es una cuestión de cuál es mejor, sino de cuál encaja con la estrategia productiva de tu taller. Ambas configuraciones parten del mismo principio CNC, pero la orientación del husillo cambia por completo el comportamiento de la máquina frente a la pieza, la viruta y el tiempo.
Característica | Horizontal (HMC) | Vertical (VMC) |
Orientación del husillo | Paralelo al suelo | Perpendicular al suelo |
Evacuación de viruta | Natural por gravedad | Requiere aire o refrigerante a presión |
Acceso multi-cara | Sí, con eje B e indexación automática | Limitado, requiere reamarre manual |
Productividad en serie | Muy alta (APC + tombstones) | Moderada, dependiente del operario |
Inversión inicial | Mayor | Menor |
Aplicación ideal | Series largas, piezas complejas, desbaste pesado | Prototipos, cavidades simples, lotes cortos |
La elección no es de calidad, sino de estrategia. El VMC es la puerta de entrada; el HMC es la máquina que convierte un taller en una planta productiva.
Torres de sujeción CNC: el multiplicador de productividad

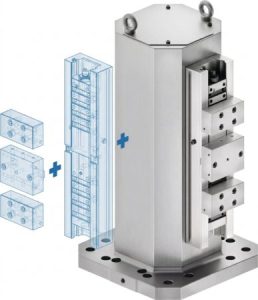

Las torres de sujeción CNC (tombstones) son el complemento que dispara la rentabilidad del mecanizado horizontal. Se trata de estructuras prismáticas de 4 u 8 caras donde se montan múltiples piezas simultáneamente.
El flujo de trabajo es directo: se cargan las piezas en todas las caras de la torre, el eje B posiciona la cara A frente al husillo, se ejecutan todas las operaciones, y la torre rota automáticamente a la cara siguiente. El resultado es que se procesan familias enteras de piezas con los mismos cambios de herramienta, reduciendo drásticamente el tiempo improductivo del carrusel. Además, la alta densidad de carga por palet permite ciclos de mecanizado mucho más largos, ideales para producción desatendida.
2 mesas de trabajo: el sistema APC que elimina tiempos muertos
El Cambiador Automático de Palets (APC) con 2 mesas de trabajo es lo que convierte al centro horizontal en una celda de producción autónoma. Su lógica es simple pero poderosa: separar el tiempo de carga del tiempo de corte.
Mientras el Palet A está en el área de trabajo con el husillo mecanizando al 100%, el operario prepara la siguiente carga en el Palet B, fuera de la zona de corte. Al finalizar el ciclo, el intercambio se ejecuta en segundos. El husillo nunca espera. Casos documentados registran hasta 40 horas de corte ininterrumpido, lo que transforma radicalmente el retorno de inversión.
Centros de mecanizado Okuma: la tecnología detrás de MIPESA Mecanizados
En MIPESA Mecanizados trabajamos con centros de mecanizado Okuma porque son uno de los pocos fabricantes del mundo que diseña y fabrica todo internamente: desde la fundición del bastidor hasta el control CNC. Esto elimina las incompatibilidades entre mecánica, electrónica y software que limitan el rendimiento en máquinas ensambladas con componentes de terceros.
El resultado para nuestros clientes es tangible: estabilidades dimensionales por debajo de 10 micras durante jornadas completas, sin necesidad de calentamientos previos ni ajustes manuales constantes. La primera pieza del lunes y la última del viernes mantienen las mismas tolerancias, algo crítico cuando se trabajan series largas, producción desatendida y piezas con alto arranque de viruta donde cualquier desviación térmica arruina un lote entero.
¿Necesitas mecanizado de precisión con procesos optimizados?
Contacta con nuestros expertos para evaluar tu proyecto y recibir una propuesta técnica adaptada a tus necesidades.
Preguntas frecuentes sobre acabado superficial en el mecanizado
¿Cómo se mide la rugosidad superficial en taller?
La rugosidad superficial en taller se mide principalmente con un rugosímetro o perfilómetro de contacto, que desliza una punta de diamante sobre la superficie y convierte las variaciones verticales en valores numéricos como Ra o Rz. También existen equipos ópticos sin contacto para piezas delicadas o superficies de alta precisión.
¿Por qué una pieza puede cumplir con Ra y ser rechazada por Rz?
Una pieza puede cumplir con Ra y ser rechazada por Rz porque Ra representa un promedio que suaviza los picos extremos, mientras que Rz mide las diferencias máximas reales entre picos y valles. Esto significa que una superficie puede tener un promedio aceptable y aun así presentar defectos localizados que afecten al sellado, desgaste o funcionalidad de la pieza.
¿Qué ocurre si se reduce el avance para mejorar el acabado y aparecen vibraciones?
Cuando se reduce demasiado el avance para intentar mejorar el acabado superficial, puede aparecer vibración porque la herramienta comienza a rozar el material en lugar de cortarlo de forma estable. En muchos casos, aumentar ligeramente el avance mejora el comportamiento dinámico del proceso y reduce la resonancia del sistema.
¿Se puede especificar rugosidad solo con el valor numérico en un plano técnico?
No. Especificar rugosidad únicamente con un valor numérico puede generar interpretaciones incorrectas y rechazos de calidad. Una especificación correcta debe incluir el parámetro utilizado (Ra, Rz), el valor objetivo, la unidad de medida en micras y la norma de referencia correspondiente, por ejemplo: Ra 0,8 µm según ISO 1302.
¿Las herramientas de diamante sirven para mecanizar cualquier metal?
No. Las herramientas de diamante son ideales para aluminio, cobre y otros materiales no ferrosos, pero no son adecuadas para aceros o fundiciones. A altas temperaturas, el carbono del diamante reacciona químicamente con el hierro, provocando un desgaste extremadamente rápido del filo de corte.
¿Qué ventaja real aporta una plaquita wiper frente a una estándar?
Una plaquita wiper permite aumentar considerablemente la velocidad de avance manteniendo el mismo nivel de rugosidad superficial, o bien mejorar el acabado sin reducir productividad. Esto se traduce en tiempos de ciclo más cortos y una mayor eficiencia de mecanizado sin comprometer la calidad final de la pieza.
